SiLM6601
42V 微功率隔离反激式变换器
样片申请
SiLM6601-AQ Datasheet SiLM6601 Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SiLM6601是一款微功率隔离反激式开关电源芯片。无需第三方绕组和光耦，采用原边电压反馈控制输出电压。输出电压通过一个外部电阻设置，并且通过内置补偿电路和软启动减少外部器件。低纹波突发模式通过最小化输出纹波保证系统的高效率。SOT23-5封装中集成了1.2A、65V功率DMOS管以及所有高压电路和逻辑管理电路。

SiLM6601输入电压范围2.7V至42V，并且可以传输6W功率至隔离端。内置电路、边界模式及低纹波突发模式使芯片使用简便。

产品特性

2.7V至42V输入电压范围

1.2A、65V内置DMOS功率管

低静态电流：睡眠模式145uA，工作模式350uA

重载工作在边界模式

轻载工作在低纹波突发模式

VOUT通过外部电阻设置

无第三绕组、光耦器件

内置补偿和软启动

输出短路保护

合面向汽车应用的AEC-Q100标准

安规认证

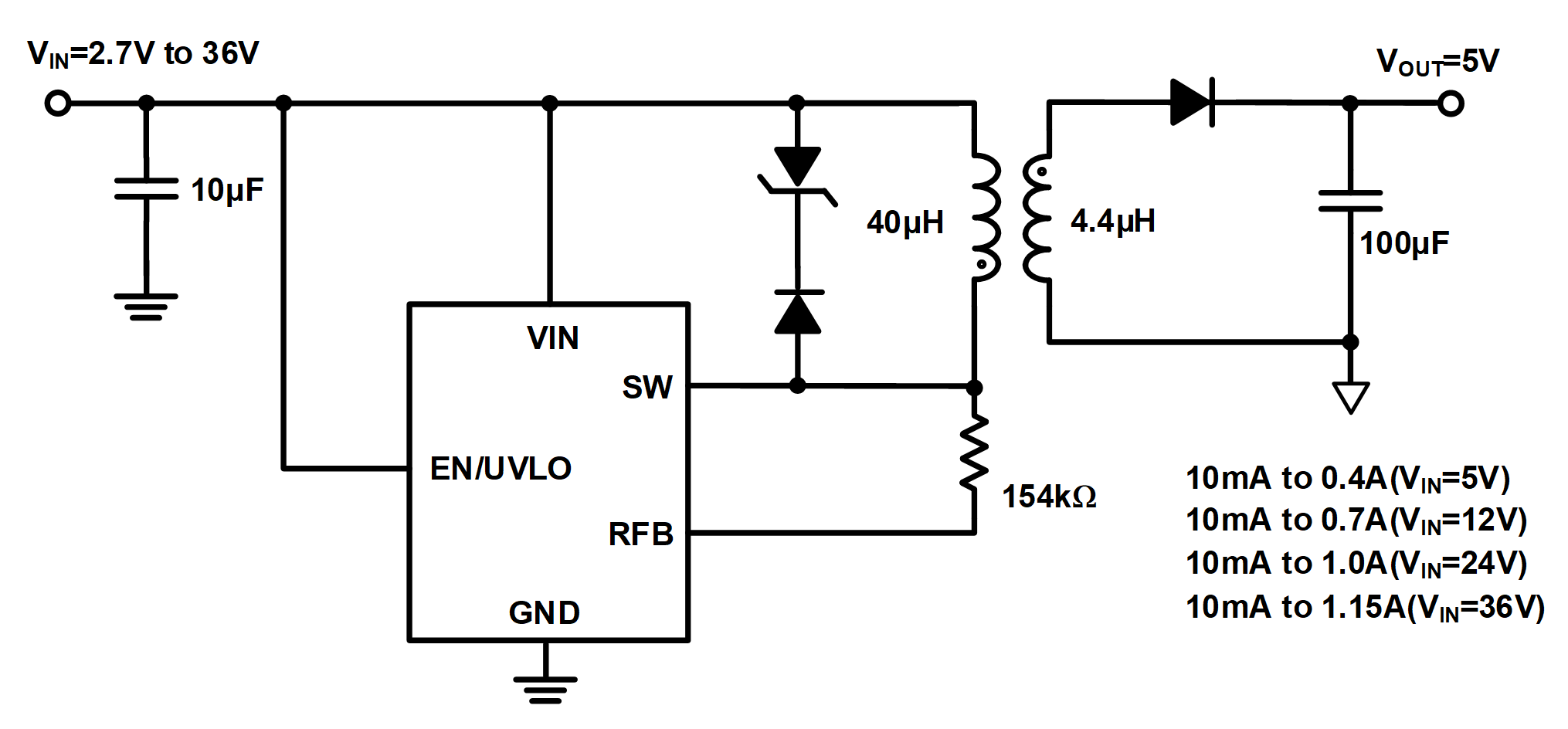

典型应用图


产品参数表

展开过滤器
Part Number Topology Vin(min)(V) Vin(max)(V) Vout(min)(V) fsw(min)(kHz) fsw(max)(kHz) Duty Cycle(Max) Operating temperature range © Package Group Packing Qty.
SiLM6601AD-7GFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
SiLM6601AD-AQFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
应用案例
